Renesas瑞萨推出UPD720202：USB 3.0桥接新标杆，为企业高速传输筑牢“稳”与“快”的防线~

产品供应情况：UPD720202 有效 产品长期供货 USB 3.0 主机控制器~

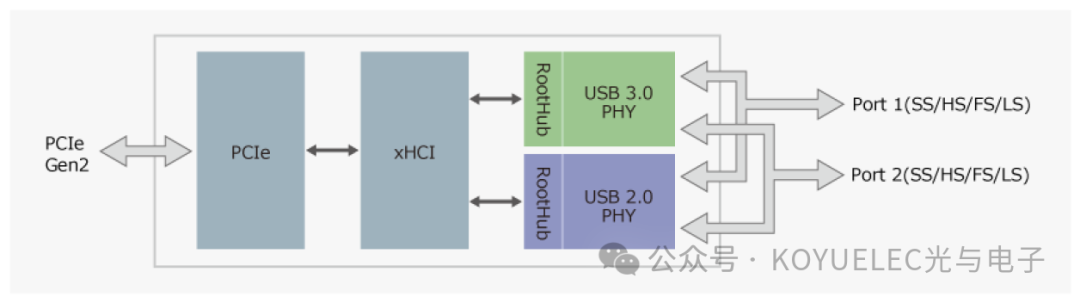

原理图：

产品特性：

• 系统 I/F： PCIe Gen2 x 1 通道
• USB 端口：2 个端口（SS/HS/FS/LS）
• 符合规范：
  • PCIe 2.0 基本规格
  • USB 3.0 rev1.0（USB-IF 认证：测试 ID = 380000043）
  • 英特尔 xHCI 修订版 1.0
• 电压_DD：1.05V、3.3V
• 时钟：24MHz Xtal 时钟输入
• 封装：48 引脚 QFN（7mm x 7mm，0.5mm 焊球间距）
• Ta：0 ~ 85 °C （μPD720202K8-701-BAA-A）
  Ta：-40 ~ 85 °C（μPD720202K8-711-BAA-A）

  产品描述：

  μPD720202 是兼容 USB 3.0 且符合 xHCI（可扩展主机控制器接口）1.0 规范的 USB 主机控制器 LSI。 系统总线与 PCIe Gen2 规范兼容。 该控制器提供两个 USB 端口，支持 LS（低速）、FS（全速）、HS（高速）、SS（超高速）。

  μPD720202 采用 48 引脚 QFN 封装，与以前的产品相比具有以下改进。

  封装选项：

  Pkg. Type	Pkg. Dimensions (mm)	Lead Count (#)	Pitch (mm)
  HVQFN	7 x 7 x 0.9	48	0.5



• PCI Express 卡/ Express 卡
• 数字电视、机顶盒、BD播放器/录像机
• 媒体播放器、数字音频系统
• 投影仪、多功能打印机
• 存储、路由器、NAS 等
