BROADCHIP广芯电子推出BCT74AXC8T245三态输出8位电平转换器

简介

　　随着半导体技术的发展，芯片制程工艺持续升级，芯片核心电压也越来越低，从早期的5.0V降到3.3V，再到1.8V，而现在1.2V已经开始广泛应用，而0.8V的应用也已经开始。所以在主芯片和外设之间经常需要不同电压之间的信号通讯，本公司的BCT0102和BCT0104系列电平转换产品也在很多领域都得到了广泛的应用， BCT010x系列产品的电路结构主要是针对I2C通讯等低速通信设计的，对于高速的电平转换需求，本公司研发了BCT74AXC8T245，能兼容先进制程处理器，支持到最低0.8V的电压，扩展了应用电压范围，同时信号速率得到大幅提升。

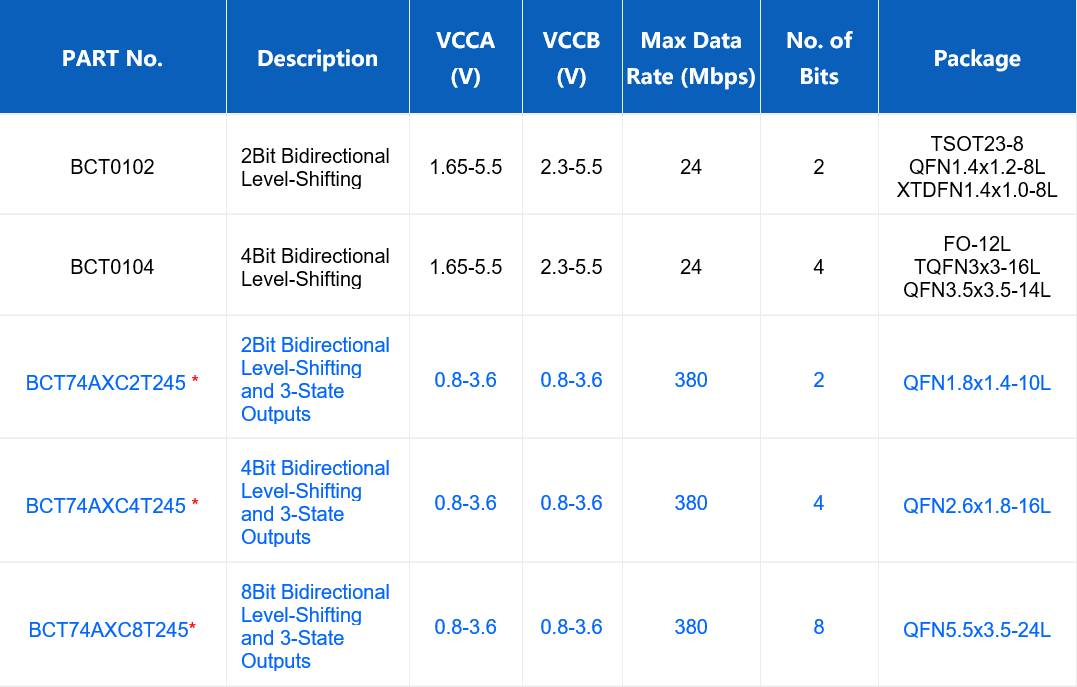

　　本公司电平转换系列芯片如下：

　　BCT74AXC8T245 器件是一款 8 位同相总线收发电平转换器，可用于解决最新的0.8V电压下运行的器件与在业界通用电压1.8V 、2.5V 和 3.3V上运行的器件之间的电压电平不匹配问题。

　　·电压：通过两条独立电源轨（VCCA 和 VCCB）运行，运行电压可低至 0.80V。数据引脚 A1 至 A8 设计用于跟随 VCCA，可以接受0.80V 至 3.6V 的任何电压。数据引脚 B1至B8设计用于跟随 VCCB，也可以接受 0.80V 至 3.6V 的任何电压。

　　·功能：可实现数据总线间的异步通信。根据方向控制输入（DIR1 和 DIR2）的逻辑电平，可将数据从 A 总线传输至 B 总线，也可将数据从 B 总线传输至 A 总线，还可以控制高四位和低四位的方向相反，实现同步双向传输。输出使能 (/OE) 输入可用于禁用输出，从而有效隔离总线。

　　·其他：可用于局部断电应用。当器件断电时，Ioff 电路将会禁用输出。这会抑制电流反流到器件中，从而防止损坏器件。VCC 隔离功能可以确保当任一 VCC 输入电源低于 100mV 时，所有电平转换器输出都将禁用并处于高阻抗状态。

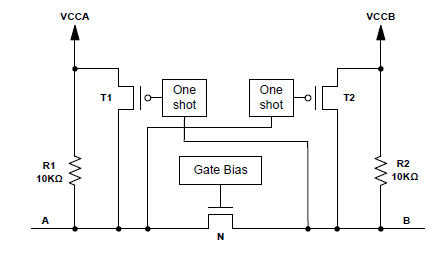

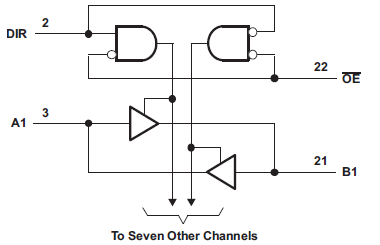

　　相对于低电平开关结构的BCT0102系列产品，BCT74AXC8T245采用可控三态驱动输出结构，下图分别是：BCT74AXC8T245的单元逻辑结构，BCT0102的单元逻辑结构图。

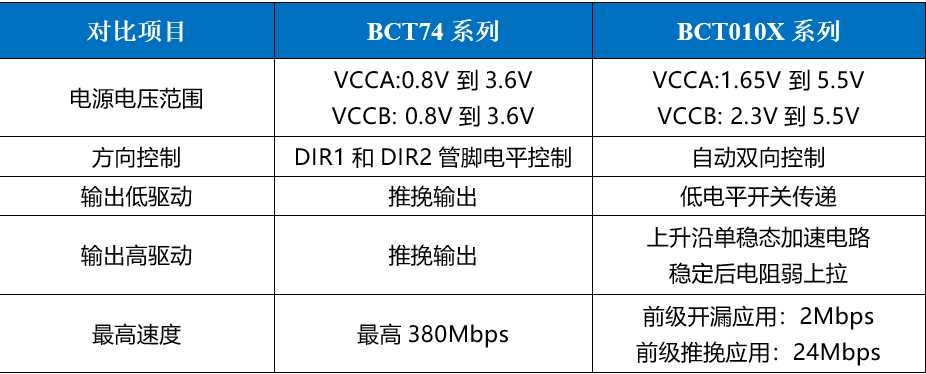

　　简单对比如下：

　　备注：BCT010X包括BCT0102、BCT0104

　　BCT74AXC8T245的主要特性及参数如下：

　　完全可配置的双电源轨设计可允许各个端口在 0.80V 至 3.6V 的电源电压范围内运行

　　工作温度范围为 –40°C 至 +85°C

　　多向控制引脚，支持同步升降转换

　　从1.8V转换到3.3V时，支持高达 380Mbps 的转换速率

　　VCC 隔离功能可在断电情况下有效隔离两条总线

　　局部断电模式可在断电情况下限制回流电流

　　兼容SN74AXC8T245 和 SN74AVC8T245 电平转换器

　　闩锁性能超过100mA，符合 JESD 78 II 类规范的要求

　　ESD性能：

　　8000V HBM模型

　　1000V CDM模型

　　QFN5.5x3.5-24L 封装

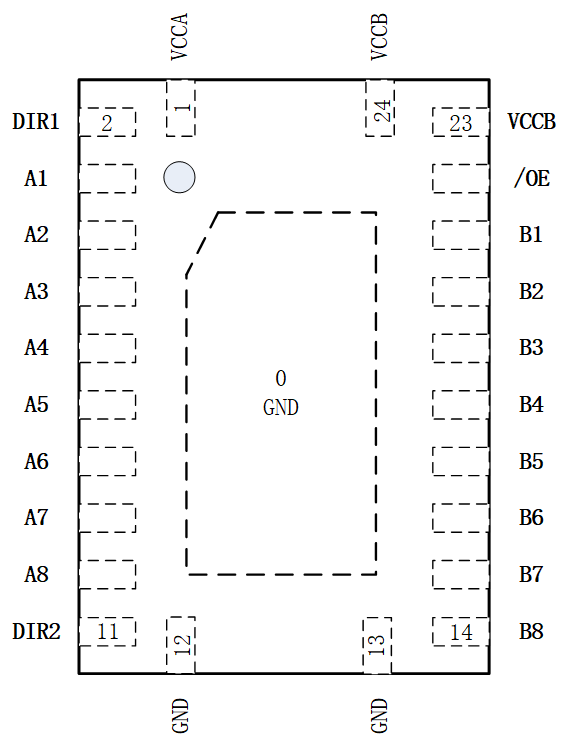

　　BCT74AXC8T245的管脚排列图如下：

　　典型应用电路图

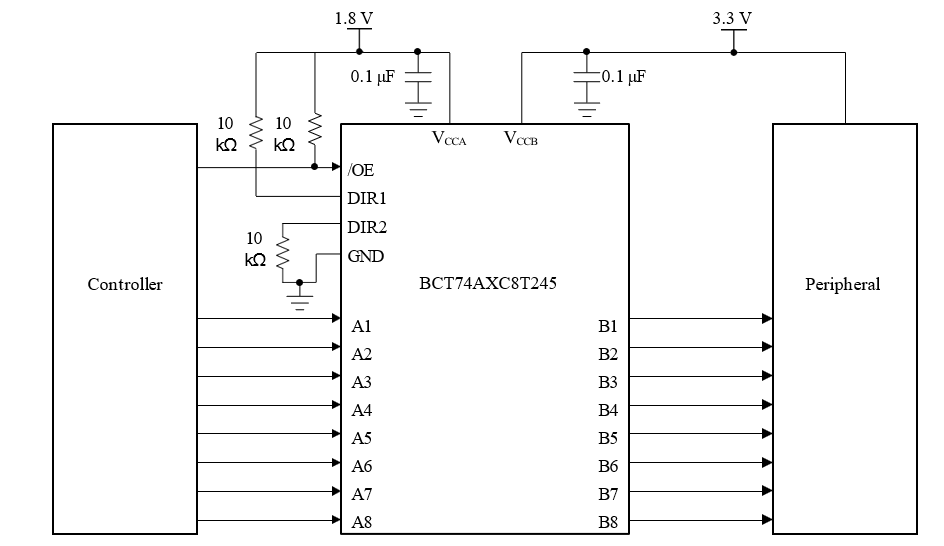

　　BCT74AXC8T245典型应用原理图

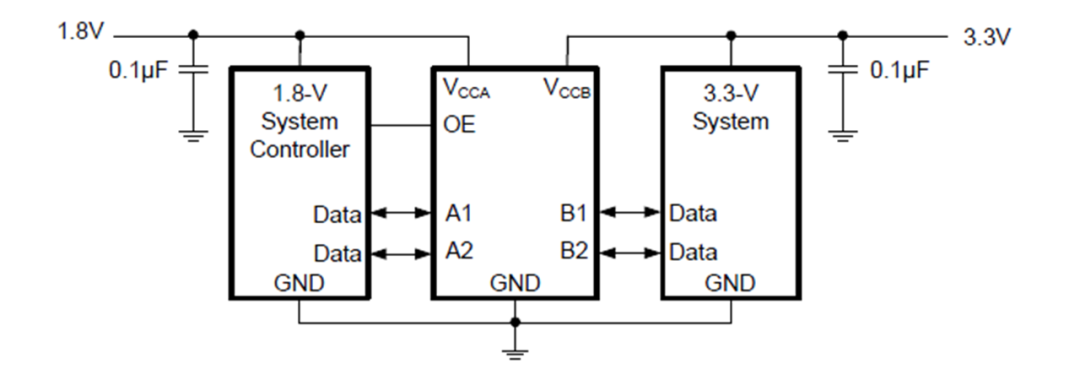

　　BCT0102典型应用原理图

　　本公司后续会推出四路的BT74AXC4T245和两路的BCT74AXC2T245电平转换产品，以满足更多的应用需求，敬请期待！
